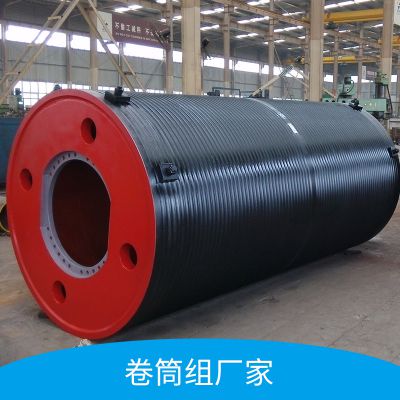

| 品牌：亚重 | 型号：φ500*1500*30 | 配件适用对象：起重机 |
| 规格：φ500*1500*30钢制卷筒组 | 直径：500mm | 长度：1500mm |
| 板厚：30mm |
卷筒是起升机构中用来缠绕钢丝绳的部件。卷筒与卷筒轴、法兰式内齿圈、卷筒毂、轴承和轴承座等组成卷筒组。当卷筒轴一端装有旋转式上升极限位置限制器的开关时，必须确保卷筒轴与上升限位开关的转轴同步旋转。
卷筒材料一般采用铸铁，特别需要时可用铸钢或用钢板卷制焊接制造。
卷筒分类:
按筒体形状，可分为长轴卷筒和短轴卷筒；
按制造方式，可分为铸造卷筒和焊接卷筒；
按卷筒的筒体表面是否有绳槽，可分为光面和螺旋槽面卷筒；
按钢丝绳在卷筒上卷绕的层数，可分为单层缠绕卷筒和多层缠绕卷筒。一般起重机大多采用单层缠绕卷筒，多层缠绕卷筒用于起升高度特大，或要求机构紧凑的起重机。
注意事项：如果起升高度较大的时候，为了缩小卷筒的尺寸，可采用表面带导向螺旋槽或光滑的卷筒进行多层卷绕，但钢丝绳磨损较快，适用于慢速和工作类型较轻，吨位较低的起重机。钢板卷筒组则主要适用于大吨位、性能要求高的起重机械设备。
卷筒组型号：
φ300*800*14卷筒组、φ300*1000*14卷筒组、φ300*1200*14卷筒组；
φ300*1500*14卷筒组、φ300*1600*14卷筒组、φ380*1500*20卷筒组；
φ400*1000*20卷筒组、φ400*1500*20卷筒组、φ400*1700*25卷筒组；
φ400*1500抓斗卷筒组、φ400*2000*25卷筒组、φ400*2200*25卷筒组；
φ400*2500*25卷筒组、φ500*1500*25卷筒组、φ500*1500抓斗卷筒组；
φ500*1700抓斗卷筒组、φ500*1800*25卷筒组、φ500*2000*25卷筒组；
φ500*2200*25卷筒组、φ500*2300*25卷筒组、φ500*2500*25卷筒组；
φ500*1500*30卷筒组、φ650*2000*30卷筒组、φ650*2200*30卷筒组；
φ650*2500*30卷筒组、φ650*2600*30卷筒组、φ650*3000*35卷筒组；
φ700*1860*40卷筒组、φ700*2500*45卷筒组、φ800*1800*45卷筒组；
φ800*2000*35卷筒组、φ800*2500*35卷筒组、φ800*2800*40卷筒组；
φ800*3000*40卷筒组、φ1000*2000*40卷筒组、φ1000*2500*40卷筒组；
φ1000*3000*45卷筒组、φ1000*3500*45卷筒组。
技术参数：
| φ300卷筒组选用表 | |||||||||
| 图号 | T554 | T497 | T1020B | T525 | T545G | T489 | T490 | T383G | T423G |
| 型号 | φ300x1500 | φ300x1500 | φ300x1500 | φ300x1200 | φ300x1200 | φ300x1000 | φ300x1000 | φ300x1000 | φ300x1000 |
| 重量kg | 342 | 333 | 342 | 331 | 280 | 239 | 239 | 252 | 252 |
| 用途 | 5t抓斗 | ||||||||
| ds | 11 | 11 | 11 | 16 | 8 | 11 | 12 | 11 | 12 |
| p | 13 | 13 | 13 | 18 | 11 | 13 | 14 | 13 | 14 |
| m | 100 | 150 | 150 | 330 | 38 | 38 | 38 | 38 | 38 |
| D1 | 308 | 308 | 308 | 310 | 308 | 308 | 308 | 308 | 308 |
| L1 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| L2 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| L3 | 78 | 78 | 78 | 78 | |||||
| B1 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| B2 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 |
| b1 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| b2 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| l1 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| l2 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| H | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
| h | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| R | 187.5 | 187.5 | 187.5 | 204 | 187.5 | 204 | 187.5 | 187.5 | 187.5 |
