品牌：亚重	型号：U4型2立方重型抓斗	配件适用对象：起重机
规格：U4型2立方重型抓斗

技术参数

型号	容积 m?	类型	物料比重 t/m?	抓取料重 t	滑轮倍率	开闭绳数	支持绳数	钢绳直径 mm	滑轮直径 mm	开闭时间秒	抓斗自重 t	配用起重机吨位 t	抓斗总高 Amm	斗部长宽高 BCEmm	张开尺寸 Dmm	备注
U1	1	重	＞1.8-1.9	1.8-1.9	5	2	2	φ14	φ350	14	2.065	5T	2635	18501150673	2544
U2	1.5	中	＞1-1.8	1.5-2.1	5	2	2	φ14	φ350	12.5	2.235	5T	2765	21501250745	2700
U3	2.5	轻	＞0.5-1	1.25-2.5	3	2	2	φ14	φ350	8	2.285	5T	2985	23501500927	3200
U4	2	重	＞1.8-2.9	3.6-5.8	5	2	2	φ18	φ500	15	3.898	10T	3184	24101320826	3070
U5	3	中	＞1-1.8	3-5.4	5	2	2	φ18	φ500	15	4.4	10T	3301	26501550900	3200
U6	5	轻	＞0.5-1	2.5-5	3	2	2	φ18	φ500	10	4.62	10T	3549	295019001019	3800
U7	3	重	＞1.8-2.9	5.4-8.7	5	2	2	φ21.5	φ610	15.3	6.3	15T	3726	26161700886	3326
U8	4.5	中	＞1-1.8	4.5-8.1	5	2	2	φ21.5	φ610	15.3	6.98	15T	3946	295618001041	3756
U21	2.5	轻	0.86	2.15	4	2	2	φ16	φ400	10.3	2.83	5T	3350	21501500920	3150
U23	2	重	＞2-3	4～6	5	2	2	φ18	φ500	11	4.63	10T	3172	24001450780	3400
U25	3	中	＞1-1.7	3-5.4	5	2	2	φ18	φ500	11	4.868	10T	3172	24001450780	3400
U27	2	中	＞1-1.2	2-2.4	5	2	2	φ16	φ400	12	2.5	5T	2860	21501500820	3000

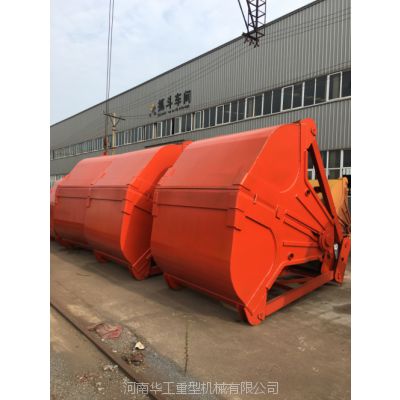

四绳抓斗描述

四绳抓斗主要是与桥式起重机和门式起重机配套使用，用于抓取各类松散的堆积物，进行装车、卸车、转运、加料等作业。由于抓斗大小不同，所抓取物料比重不同，我们通常把抓斗分为轻型、中型、重型、超重型，根据抓取物料选择所需要的抓斗。

四绳抓斗工作原理

工作开始时，支持钢丝绳将抓斗起吊在适当位置上，然后放下开闭钢丝绳，这时靠下横梁的自重迫使斗部以下横梁大轴为中心将斗部打开，当斗部开至两耳板的碰块相撞时，即斗部打开到极限。开斗时上横梁滑轮和下横梁滑轮中心距加大，然后支持钢丝绳落下，将已开的抓斗，落在要抓取的松散堆积物上面，再收拢开闭钢丝绳，将上横梁滑轮和下横梁滑轮的中心距恢复到原来的位置，这样就完成了抓取物料过程。在闭合的斗部里已装满了物料，***同时提升支持钢丝绳和开闭钢丝绳，整个抓斗亦被吊起，经行车移动到所需卸料场地上，开斗卸下所抓取的物料。

抓斗易损件：
1、拉杆头衬套；2、耳板衬套；3；横梁滑轮轴；4、头部滑轮轴；5、滑轮。

为了更好的为您提供服务，更快的确定您的需求，请告知以下数据：

A配用起重机械吨位及环境

B抓取物料明细及料重

C抓斗选型要求（提供尺寸或图纸）

D工作环境

E材质要求

F是否含税运
