| 品牌：亚重 | 型号：φ400*2200型钢板卷制卷筒组 | 配件适用对象：起重机 |
| 规格：φ400*2200型钢板卷制卷筒组 |

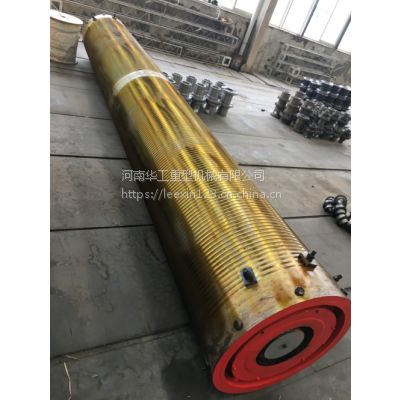

卷筒是起升机构中用来缠绕钢丝绳的部件。卷筒与卷筒轴、齿轮联接盘、卷筒毂、轴承和轴承座等组成卷筒组。
我公司卷筒组为钢板卷制而成。
钢板卷筒组则主要适用于大吨位、性能要求高的起重机械设备。
双梁行车小车卷筒组，φ800*2000钢丝绳卷筒组，亚重，右旋，钢板卷制，
1.卷筒组的结构
卷筒组主要由卷筒、卷筒轴、齿轮盘接手（或大齿轮）、卷筒毂、轴承体和轴承组成。它的结构形式种类很多，推荐选用：1、带齿轮盘接手的卷筒结构 2、带大齿轮的卷筒结构，他们的特点是卷筒轴只承受弯曲力矩。当卷筒轴一端装有旋转时起升限位开关时，为确保卷筒与卷筒轴同步旋转，卷筒毂和轴应有键联接。
1.卷筒组的作用:
卷筒组是起重机械设备的重要组成部分。
2.卷筒组的结构:
卷筒组主要由卷筒、卷筒轴、齿轮盘接手(或大齿轮)、卷筒毂、轴承体和轴承组成。
加工工艺流程
Q235B或Q345B板材下料→滚制筒体并焊接纵向焊缝→检验筒体纵向焊缝及几何尺寸(直径、长度、内径椭圆度公差等)，对于大直径筒体按工艺规程加焊工艺拉筋→机加工筒体环形坡口，对工艺有要求粗加工筒体外圆的要加工其外圆→筒体接长焊接(即环缝焊接)。对于筒体两端需加焊工艺拉筋的按工艺规程规定执行，并检验环缝焊接质量及机加工余量→筒体长度定尺加工及两端止口或坡口加工→焊接筒体端部法兰板、轴、内支承圈等。
河南华工重型机械有限公司专业生产卷筒组、钢板卷筒组等起重机配件。卷筒加工材料一般采用不低于HT20—40铸铁，特殊需要时可用ZG25、ZG35铸钢或采用Q235B、Q345B钢板焊接。
